Шкафы распределительные силовые серии ШР11, ШРС1

Предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями. Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Основные характеристики распределительных шкафов

Технические характеристики:

  • Вес распределительных шкафов ШРС1 и ШР11колеблется от 54 до 80 кг, в зависимости от комплектации.
  • Степень защиты шкафов - IP 54 в ШРС1-50УЗ и ШРС1-58УЗ и IP 30 в ШРС1-20УЗ и ШРС1-28УЗ в соответствии с ГОСТ 14254-96.
  • Шкафы эксплуатируются при температуре от +1 до +35° на высоте над уровнем моря до 2000м, среда работы не должна быть взрывоопасной и содержать проводящей ток пыли и газов, способствующих разрушению изоляционных материалов.

Производитель: Россия, Казахстан

Распределительные шкафы ШР11 и ШРС1

Распределительные шкафы ШРС1, ШР11 применяются для приема и передачи электроэнергии. Рассчитаны они на работу с токами не больше 400 Ампер и номинальным напряжением до 380 Вольт в трехфазных сетях переменного тока, имеющих частоту до 50 Гц и с защитой с помощью предохранителей отходящих линий. Ввод и вывод кабелей выполняется в нижней части шкафа.

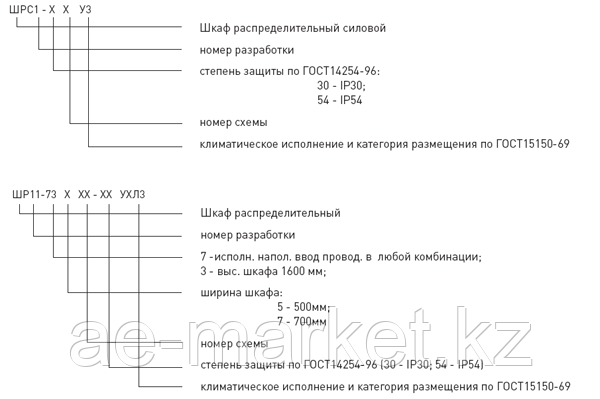

Структура условного обозначения ШРС1 и ШР11

При номинальном токе 250 Ампер выдерживают короткие замыкания до 10 кА, при заявленном номинальном токе 400 Ампер шкафы выдерживают не меньше 25 кА.
Распределительные шкафы ШР11, в отличие от ШРС1 имеют дополнительный функционал и используются, помимо основного назначения, в ряде других щитовых устройств. Например, шкафы ШР11-73512 и ШР11-73517 защищены на вводе предохранителями ППН (EKF), а в ШР11-73518 и ШР11-73523 имеется два ввода. В остальном, главные схемы и конструкции в шкафах одинаковы.
Предохранители, защищающие ШР11на вводе, могут заменяться автовыключателями линии ВА 47-100, ВА 47-63, и ВА-99, и автовыключателями иных отечественных и зарубежных марок и моделей.

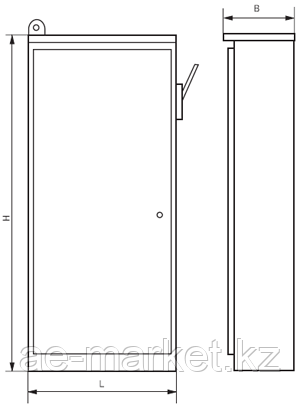

Габариты, мм

L

B

H

800

450

1700

700

300

1600

500

300

1600

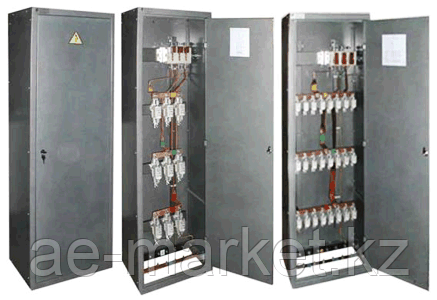

Общий вид распределительных шкафов ШРС1 и ШР11

Распределительные щиты представляют собой металлическую конструкцию с дверью, внутри которой вмонтированы автовыключатели ввода и отходящих цепей, в зависимости от варианта исполнения ШР. Каждый щит основан на N-шине, которая позволяет подключать нулевые проводники. N-Шина полностью изолирована от основной конструкции.  PE-шина также используется в ШР применяется  для подсоединения проводников защиты. PE-шина электрически контактирует с основной конструкцией щитка. Между шинами РЕ b N имеется соединительный переходник, используемый в определенных вариантах исполнения ШР.



Назначение и область применения ШР

Распределительные щиты  ШР используются для приёма и передачи электроэнергии в сетях переменного тока с напряжением 380/220 вольт и частотой 50 герц, а также периодического кратковременного переключения линий и защиты цепей от коротких замыканий и перегрузок.
Распределительные щиты обычно устанавливаются в системах освещения в промышленных и административных помещениях. Использование ШР возможно в сетях на трех фазах с заземлительными системами TN-S, TN-C-S и TN-C, в соответствии с ГОСТ Р 50571.2.
Модульные автовыключатели с 18-мм модулями применяются в качестве устройств защиты линий ШР. Номинальный ток для систем защиты линий распределительных щитов определяется в зависимости от номинальных токов щитков, где сумма токов защитных систем по каждой фазе, помноженная на коэфф. совместного использования не должна быть больше номинального тока вводной секции щитка. Число отходящих линий в одном типе щитка может быть изменено по согласованию с заказчиком и оговаривается заранее.
При необходимости, покупатель может заказать установку аппарата защитного выключения с дифференциальным током на входе 30, 100 и 300 мА на групповых линиях секций и на вводе.
Распределительные щиты могут монтироваться на стене или в особой нише, от чего зависят варианты исполнения ШР. Степень защиты для них, соответственно, IP 31, IP 54, IP 65 (для навесного) и  IP 30 (для встраиваемого).

  • Зажимные клеммы на вводе предназначены для подключения кабелей с сечением 2,5 - 95 кв.мм, а
  • Зажимные клеммы на выходе линий позволяют подключать кабели с сечением 2,5 - 70 кв.мм.
