Шкафы учета серии ШУ

Основные характеристики шкафов учета

Назначение шкафа учета ШУ:

  • Учетные шкафы ШУ используются для приема электроэнергии и ее учета. Используют переменный ток 380/220В с частотой 50Гц и вступают в работу при необходимости монтажа учетных аппаратов независимо от вводно-распределительных устройств (ВРУ). Подобная возможность обеспечивает максимальную безопасность обслуживающего ВРУ персонала.

Производитель: Россия, собственное производство

Общая информация о шкафах учета ШУ

Учетные шкафы ШУ различаются в зависимости от номинального тока, виду учета (трансформаторный и нетрансформаторный), наличию в шкафах дополнительной аппаратуры или ее отсутствию. ШУ выполнены в виде сварной металлической конструкции с вмонтированной в ней аппаратурой для коммутации и смотровыми окнами для просмотра показаний счетчиков. Согласно ГОСТ Р51778-2001 п.п. 6.13.4, счетчики не поставляются вмонтированными в шкафы для того, чтобы предотвратить их повреждение при перевозке. По требованию покупателя ШУ могут выполняться с вводными автовыключателями и без них (номинальный ток вводного автовыключателя обсуждается с заказчиком перед выполнением заказа).

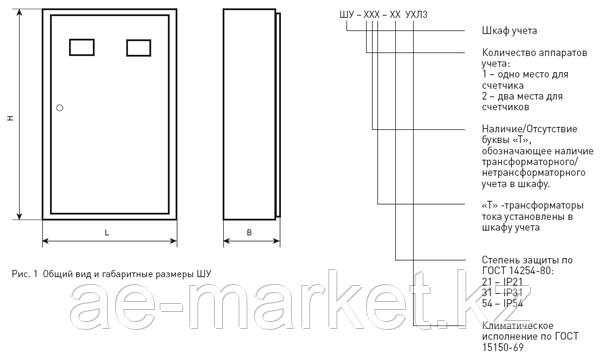

Структура условного обозначения ШУ

Тип щита

Основная комплектация

Максимальные габаритные размеры, мм

ШУ-1-ХХ УХЛ3

Место для 3ф счетчика прямого включения, 1x(ВА47-63 1р + патрон)

600x400x210

ШУ–1Т-ХХ УХЛ3

Место для 3ф 5А счетчика, кор. КИК –1шт, 1x(ВА47-63 1р + патрон)

600x400x210

ШУ-1ТТ-ХХ УХЛ3

Место для 3ф 5А счетчика, тр.тока –3шт, кор. КИК –1шт, 1x(ВА47-63 1р + патрон)

800x600x250

ШУ-2-ХХ УХЛ3

Место для двух 3ф счетчиков прямого включения, 2x(ВА47-63 1р + патрон)

800x600x250

ШУ-2Т-ХХ УХЛ3

Место для двух 3ф 5А счетчиков, кор. КИК –2шт, 2x(ВА47-63 1р + патрон)

800x600x250

ШУ-2ТТ-ХХ УХЛ3

Место для двух 3ф 5А счетчиков, тр.тока –6шт, кор. КИК –2шт, 2x(ВА47-63 1р + патрон)

1000x650x300

ХХ – см. структуру условного обозначения
• Наличие автоматов на вводе, а также их ампераж оговаривается при заказе
• Ампераж трансформаторов тока оговаривается при заказе.

Таблица 1. Габаритные размеры и основная комплектация шкафов учета ШУ

Шкафы учета /ШУ-1(2), ШУ-1/Т, ШУ-2/Т, ШУ-1П

Шкафы ШУ-1(2) - используются для ведения учёта электрической энергии и сбора информации о ней. Используются на промышленных предприятиях, в жилых и офисных строениях и работают в сетях с переменным током с номинальным напряжением 380/220 вольт и частотой 50 герц.На металлические рейки в корпусе шкафов устанавливаются электрические счетчики. ШУ предусматривают возможность монтирования различный видов счетчиков и выключающих устройств.
На вводных блоках в ШУ монтируется вводное устройство без расцепителя с использование электрических счетчиков прямого запуска. В случае использования электрических счетчиков трансформаторного типа в ШУ монтируется испытательный блок. Трансформаторы располагаются на панели ввода или в центральном щите распределения. В ШУ сделаны отверстия в нижней и верхней панелях, по три в каждой, которые используются для подведения и вывода проводов. Шкафы оборудованы замками и запираются ключом, присутствует возможность пломбировки устройства.
ШУ дают возможность обеспечивать защиту электрических счетчиков и испытательных блоков от доступа посторонних лиц. Обслуживание электрических счетчиков максимально упрощено и облегчено, как и их замена.
ШУ-1П - предназначен для приема и передачи электроэнергии им для ведения ее учета, а также для обеспечения защиты выводимых линий от коротких замыканий и перегрузок и от утечек токов. Эксплуатируются в сетях напряжением 220 вольт и частотой 50 герц.
Шкаф ШУ-1П выполнен в виде пластикового корпуса, в котором вмонтирована необходимая аппаратура. Щит произведен на PE и N шинах. Внутри шкафа расположены электрические счетчики и аппарат аварийного отключения. Соединительный монтаж производится медными кабелями. Шкаф изготавливается в настенном варианте исполнения и крепится к стене. Вывод кабелей предусмотрен с любой из панелей и оговаривается с заказчиком заранее.

Обозначения моделях шкафов учета:

  • 1 (2) – количество прямоточных электрических счетчиков в шкафу
  • 1/ T (2/T) – количество трансформаторных электрических счетчиков в шкафу

Шкафы имеют I-класс по степени защиты от поражений током, а также степень защиты IP41. Эксплуатация шкафов должна производиться во невзрывоопасной среде при температуре воздуха от -50 до +55 градусов по Цельсию и относительной влажности 80%. Высота над уровнем моря при эксплуатации изделия не должна быть больше 2000 метров. Шкаф устанавливается и функционирует в вертикальном положении с вероятность отклонений в пределах одного градуса. ШУ выполняются в климатической категории для местоположения УХЛ 3.1, гарантийный срок эксплуатации – 2 года, срок заявленной работы – 20 лет.
