104 ₸/м
Минимальный заказ — 100 м
Минимальная сумма заказа на сайте — 20000 тг
Шнур марки ШВВП предназначен для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/380 В.
ШВВП ГОСТ 7399-97

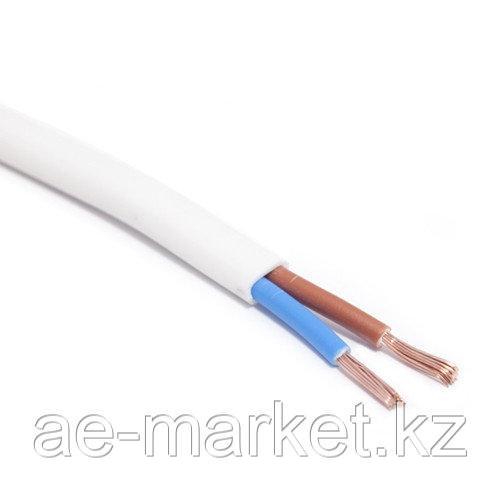

Шнур с параллельными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380/380 В.
ШВВПн
То же, не предназначенный для армирования неразборной арматурой.
Конструкция
1. Токопроводящая жила - медная или медная луженая (по требованию потребителя, при заказе к марке добавляют букву "л"), круглой формы, многопроволочная класса 5 по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката. Цвета изоляции жил в шнурах указаны в Приложении.
3. Расположение жил - изолированные жилы расположены параллельно.
4. Оболочка - из ПВХ пластиката.
|
Число и номинальное сечение жил, мм2 |
Номинальная толщина, мм |
Наружные размеры для шнуров марки ШВВПн, мм |
Наружные размеры для шнуров марки ШВВП, мм |
Расчетная масса 1км шнуров, кг |
|||
|
изоляции |
оболочки |
мин. |
макс. |
мин. |
макс. |
||
|
2х0.5 |
0.5 |
0.6 |
3.0x4.9 |
3.7x5.9 |
3.0x4.9 |
3.4x5.4 |
27.1 |
|
2x0.75 |
0.5 |
0.6 |
3.2x5.2 |
3.8 6.3 |
3.2x5.2 |
3.6x5.8 |
33.7 |
|
3x0.5 |
0.5 |
0.6 |
3.0x6.8 |
3.7x8.2 |
3.0x6.8 |
3.3x7.4 |
38.0 |
Указания по эксплуатации:
Климатическое исполнение по ГОСТ 15150-69: У - категорий размещения 1, 2, 3; Т - категории размещения 4; УХЛ - категории размещения 4.
Диапазон температур эксплуатации шнуров исполнения У от -40 °С до 40 °С.
Диапазон температур эксплуатации шнуров остальных исполнений от -25 °С до 40 °С.
Максимальная температура токопроводящей жилы при эксплуатации 70 °С.
Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
Шнуры не распространяют горение при одиночной прокладке.
Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет не менее 30000 (60000) циклов (движений).
Установленная безотказная наработка не менее 5000 ч.
Установленная безотказная наработка для шнуров, применяемых в стационарных эл. приборах не менее 12000 ч.
Строительная длина шнуров не менее 50 м.
Срок службы шнуров не менее 6 лет.
Срок службы для шнуров, применяемых в стационарных эл. приборах не менее 10 лет.
Гарантийный срок эксплуатации 2 года со дня ввода в эксплуатацию.
| Основные | |
|---|---|
| Страна производитель | Россия |
| Длина в упаковке | 300 м |
| Конструкция кабеля | Гибкая |
| Тип провода | Монтажный |
| Упаковка | Бухта |
