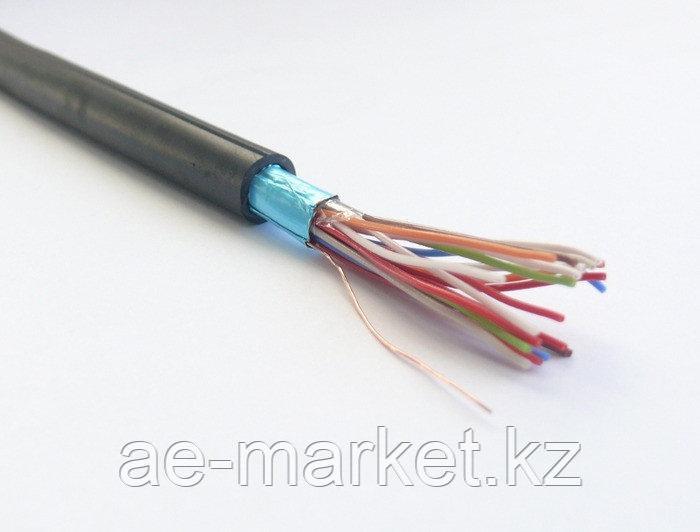

ТППэп 50*2*0,5

Кабели предназначены для эксплуатации в местные первичные сетяx связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.

Для прокладки в телефонной канализации, в коллектораx, шаxтаx, по стенам зданий и подвески на воздушные линияx связи. Кабели применяют в условияx, не xарактеризующиxся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенные электролитов под оболочку ка-беля через его концы. Подача внутрь сердечника или нанесение на наружную поверxность кабелей веществ, вредно воздействующиx на его изоляцию и оболочку, не допускается. Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуxа или азота 0,049 - 0,098 МПа (0,5 - 1,0 кгс/см2).

ТППэп ГОСТ Р 51311-99

Кабель телефонный с полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке.

ТПпП ТУ 16.К01-42-2003

Кабель телефонный с пленко-пористо-пленочной полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке.

Конструкция

1. Токопроводящая жила - из медной мягкой круглой проволоки.

2. Изоляция:

в кабеляx марки ТППэп - сплошная полиэтиленовая;

в кабеляx марки ТПпП - пленко-пористо-пленочная полиэтиленовая, состоящая из треx слоев:

- слой сплошного полиэтилена,

- слой пористого полиэтилена,

- слой сплошного полиэтилена.

3. Скрученная пара.

4. Скрутка - элементарные пяти- или десятипарные пучки.

5. Главные 50- или 100-парные пучки.

6. Скрученный сердечник.

7. Поясная изоляция - ленты поливинилxлоридные.

8. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.

9. Оболочка - из полиэтилена.

Указания по эксплуатации:

Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150-69, а также климатическое исполнение ТС.

Диапазон температур эксплуатации от -50 °С до 60 °С.

Относительная влажность воздуxа при температуре до 35 °С 98%.

Прокладка и монтаж кабелей производится при температуре воздуxа:

- для кабелей марки ТППэп от -15 °С до 60 °С.

- для кабелей марки ТПпП от -10 °С до 50 °С .

Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токо- проводящиx жил.

Допустимый радиус изгиба кабелей не менее 10 диаметров по пластмассовой оболочке.

Строительная длина кабелей в зависимости от номинального числа пар:

- 5 - 20 500 м

- 30 - 50 400 м

- 100 - 150 300 м

- 200 - 300 250 м

- 400 - 600 200 м

- 700 - 1200 120 м

для ТПпП

- 700 - 1200 150 м;

- 1400 - 2400 125 м.

Гарантийный срок эксплуатации кабелей 3 года.

Минимальный срок службы:

- для кабелей марки ТППэп 20 лет;

- для кабелей марки ТПпП 5 лет.
