ТППэпБбШп 50*2*0,5

Кабели предназначены для эксплуатации в местных первичных сетях связи с номинальным напряжением дистанционного питания до 225 или 145 В переменного тока частотой 50 Гц или напряжением до 315 и 200 В постоянного тока соответственно.

Для прокладки в грунтах всех категорий (кроме механизированной - в скальных грунтах), не подверженных мерзлотным деформациям.

Кабели применяют в условиях, не характеризующихся повышенным внешним электро-магнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не до-пускается. Допускается эксплуатация кабелей без гидрофобного заполнения с числом пар 100 и более под избыточным давлением воздуха или азота 0,049 - 0,098 МПа (0,5 - 1,0 кгс/см2).

ТППэпБбШп ГОСТ Р 51311-99

Кабель телефонный со сплошной полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке, бронированный стальными лентами, с наружным защитным шлангом из полиэтилена.

ТПпПБбШп ТУ 16.К01-42-2003

Кабель телефонный с пленко-пористо-пленочной полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке, бронированный стальными лентами, с наружным защитным шлангом из полиэтилена.

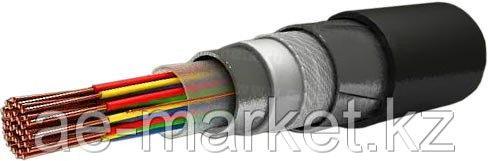

Конструкция

1. Токопроводящая жила - из медной мягкой круглой проволоки.

2. Изоляция:

в кабелях марки ТППэпБбШп - сплошная полиэтиленовая;

в кабелях марки ТПпПБбШп пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:

- слой сплошного полиэтилена;

- слой пористого полиэтилена;

- слой сплошного полиэтилена.

3. Скрученная пара.

4. Элементарные пяти - или десятипарные пучки.

5. Главные 50- или 100-парные пучки.

6. Скрученный сердечник.

7. Поясная изоляция - ленты поливинилхлоридные.

8. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.

9. Оболочка - из полиэтилена.

10. Защитный покров типа БбШп:

- ленты полотна нетканого клееного;

- броня - из двух стальных оцинкованных лент;

- наружный защитный шланг - из полиэтилена.

Указания по эксплуатации:

Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150-69, а также климатическое исполнение Т

Диапазон температур эксплуатации от -50 °С до 60 °С.

Относительная влажность воздуха при температуре до 35 °С 98%.

Прокладка и монтаж кабелей производится при температуре воздуха:

- для кабелей марки ТППэпБбШп от -15 °С до 60 °С;

- для кабелей марки ТПпПБбШп от -10 °С до 50 °С.

Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.

Допустимый радиус изгиба кабелей не менее 12 диаметров по броне.

Строительная длина кабелей в зависимости от номинального числа пар:

- 5-20 500 м;

- 30-50 400 м

- 100-150 300 м

- 200-300 250 м

- 400-600 200 м.

Минимальный срок службы:

- для кабелей марки ТППэпБбШп 20 лет;

- для кабелей марки ТПпПБбШп 25 лет.

Гарантийный срок эксплуатации кабелей 3 года.
