212 ₸/м
Минимальный заказ — 305 м
Минимальная сумма заказа на сайте — 20000 тг

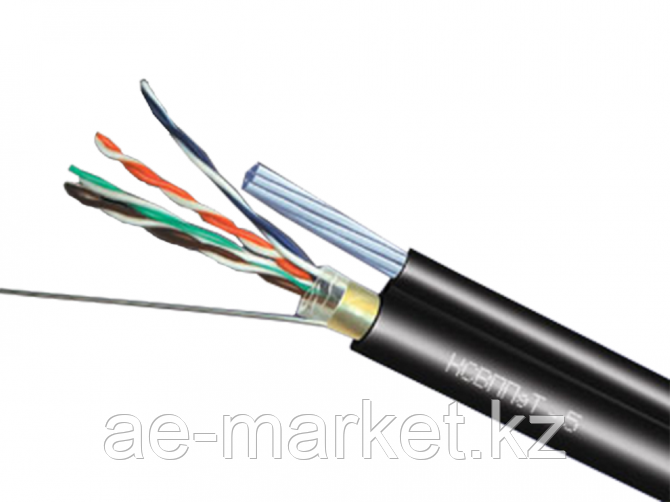

Расшифровка маркировки:
К - кабель
С - структурированный
В - высокочастотный
П - в полиэтиленовой изоляции
П - полиэтиленовая оболочка
Э - экран
Т - трос
5; 5 е - категория
Число пар до 10
Витая пара: 2 скрученных вместе изолированных медных проводника, отличающихся по цвету.
Цветовая идентификация жил:
1 пара: бело-синяя/синяя
2 пара: бело-оранжевая/оранжевая
3 пара: бело-зеленая/зеленая
4 пара: бело-коричневая/коричневая
Сердечник: 4 пары скрученные вместе
Назначение:
Кабель для наружной прокладки. Предназначен для протягивания между опорами или зданиями на расстоянии до 100 м, соединения сегментов кабельной системы 5 категории.
Эксплуатируется при частотах до 100 МГц.
PBX,V.11, X.21, ISDN, Еthernet (10Bаsе-Т), АТМ-25/52/155 Мбит/с, 100VG-АnyLAN, Fast Еthernet (100ВАSЕ-ТХ), Тоken Ring 16/100 Мбит/с, Gigabit Еthernet (1000ВАSЕ-Т), Firewire 100 Мбит/с, 10 Gigabit Еthernet (10GBаsе-Т*), ATM LAN1,2 Гбит/с.
Условия эксплуатации и монтажа:
Для кабеля марок КСВППЭТ-5, КСВППЭТ-5е монтаж производится при температуре не ниже -15°С.
Минимальный допустимый радиус изгиба при прокладке и монтаже должен быть не менее 10 минимальных наружных размеров (диаметров) кабеля.
Электрические характеристики:
Затухание на длине 100 m, dB, не более
| Наименование | 1Мгц | 4Мгц | 10Мгц | 16Мгц | 20Мгц | 31,25Мгц | 62,5Мгц | 100Мгц |
| Категория 5 | 2,1 | 4,3 | 6,6 | 8,2 | 9,2 | 11,8 | 17,1 | 22,0 |
| Категория 5e | 2,0 | 4,1 | 6,5 | 8,2 | 9,2 | 11,7 | 17,0 | 22,0 |
Переходное затухание на ближнем конце, dB/100 m не менее
| Наименование | 1Мгц | 4Мгц | 10Мгц | 16Мгц | 20Мгц | 31,25Мгц | 62,5Мгц | 100Мгц |
| Категория 5 | 62 | 53 | 47 | 44 | 42 | 40 | 35 | 32 |
| Категория 5е | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
Характеристики троса
| Несущий стальной оцинкованный трос |
Кол-во и диаметр стальных проволок |
Диаметр троса без оболочки, мм |
Толщина изоляции, мм |
Диаметр троса в оболочке, мм |
| КСВППЭТ-5, КСВППЭТ-5е 4х2х0,52 |
7х0,3 мм | 0,9 | 0,7 | 2,3 |
| КСВППЭТ-5, КСВППЭТ-5е 10х2х0,52 |
7х0,5 мм | 0,7 | 0,7 | 2,9 |
Характеристики оболочки
| Тип оболочки | Описание |
| Полиэтилен (PE) Плотность 0,934 g/cm 3 |
Применяется при изготовлении кабелей для прокладке вне помещений. Термостоек и стойкий к воздействию прямых солнечных лучей. |
Характеристики экрана
| Тип экрана | Описание |
| Алюмофлекс толщиной 0,029 мм |
Композиционный материал, состоящий из полимерной пленки, оклеенной с одной или двух сторон алюминиевой фольгой. |
Механические характеристики
| Максимальное растягивающее усилие троса | 1000 Н |
| Разрывное усилие оболочки не менее | 70 кгс/кв.см |
| Минимальный радиус изгиба | 10 внешних диаметров |
Техническая спецификация:
| Наименование | Число пар и диаметр проводников, мм |
Диаметр токопроводящей жилы, мм |
Номинальный наружный диаметр кабеля, мм |
Вес кабеля, кг/км |
Строительная длина, м |
| КСВППЭТ-5 КСВППЭТ-5е |
4*2*0,52 | 0,52 ± 0,005 | 5,86 | 45,04 | 100; 305; 500 |
| КСВППЭТ-5 КСВППЭТ-5е |
10х2х0,52 | 0,52 ± 0,005 | 7,49 | 96,83 | 100; 305; 500 |
| Основные | |
|---|---|
| Страна производитель | Россия |
| Длина в упаковке | 305 м |
| Конструкция кабеля | Гибкая |
| Назначение | Для компьютерных сетей |
| Применение | Универсальное |
| Тип кабеля | Витая пара |
| Упаковка | Бухта |
